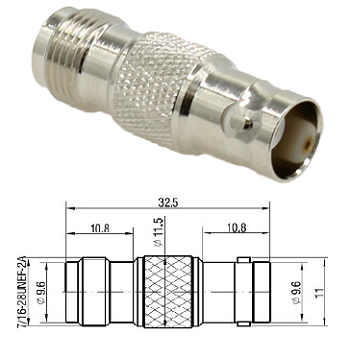

BNC Jack to TNC Jack Adaptor

(Code: 290-5016-070)
Add to Enquiry List
BNC Jack to TNC Jack Adaptor

Materials & Plating

Shell/Body - Brass, Nickel Plated

Conductor - Brass, Gold Plated

Insulator - PTFE


Electrical Characteristics

Impedance - 75 ohm

Frequency Range Max. - DC - 2GHz

Dielectric Withstanding Voltage - 1500V (RMS)

Contact Resistance - Centre ≤ 10mΩ, Outer ≤ 2.5mΩ

Insulation Resistance - ≥ 5000mΩ


Mechanical Characteristics

Mating -  bayonet lock TNC:7/16-28UNEF-2A

Durability - ≥ 500 cycles


Environmental Characteristics

Temperature Range: - 55°C to +155°C
