HDC43 DDF Crimp Plug

(Code: 202-50XX-004)
Add to Enquiry List
HDC43 DDF Crimp Plug
Materials & Plating
Body, nut & sleeve - CW 614 N as per UNI EN 12164
Female inner contact - CW 614 N as per UNI EN 12164
Male inner contact -
CuSn4Pb4Zn4
Resilient outer male contact - CuSn4Pb4Zn4
Crimping ferrules - Soft copper
Insulator - PTFE (Teflon)


Finish
Inner contact & resilienrt outer male contacts - 3 μ Ni + 1 μ Au min.
Contact surfaces of female contacts - 3 μ Ni + 1 μ Au min.
Other metals - 3 μ Ni


Mechanical
Mating and dimension - as per BS 9210
Axial force on centre contact captivated - 22 N ± 1 N
Engagement & separation force - 8 ÷ 60 N
Gauge retention force -
   Center contact - 28 gr. min.
   Outer contact - 800 gr. min.

Tensile strength of coupling - 220
N

Electrical
Nominal impedance - 75 ohm
Frequency range - up to 2 GHz

Reflection factor: Straight styles - < 0,05
Contact resistance - initial < 5 mohm, after conditioning < 10 mohm
Outer resistance continuity - initial < 1 mohm, after conditioning < 2 mohm
Crimp resistance of one inner contact - initial < 3 mohm, after conditioning < 6 mohm
Insulator resistance - initial > 5 Gohm, > 500 Mohm
Environmental test voltage - 400 V ± 50 V at sea level
Proof voltage - 1500 V ± 100 V  at sea level

Environmental
Climatic category - 40/100/21
Operating temperature rating - -40°C ÷ 100°C
Corrosion (coupled connectors) - Salt mist test acc. To IEC 68-2-11 Test ka

Endurance
Mechanical - 250 operations min.
High temperature - 100°C for 1000 hours


 Stock Code  Cable  L = mm  Fig.  Crimp Contact ⧄  Crimp External ⬡
 202-5012-004  ST 212  33  A  1.2  3.8
 202-5014-004  ST 214  36  B  1.2  6.8
 202-5005-004  BT 3002  33  A  1.2  4.06
 202-5004-004  RG 179B/U,RG 187B/U, 0.25/1.45/2.6  33  A  1.2  3.2
 202-5009-004  RG 59B/U  36  B  1.2  6.8
 202-5042-004  Flex 2/75  33  A  1.2  3.25
 202-5043-004  Flex 3/ 75
02Y(ST)CY 0.45/2.0-75
02YS(ST)CY 0.45/2.0-75
 33  A  1.2  4.52
 202-5045-004  Flex 5/75  36  A  1.2  5.41
 202-5046-004  Flex 6/75  36  B  1.2  6.48
 202-5003-004  BT 2003  36  B  1.2  6.8
 202-5007-004  ST 121,RA7000  33  A  1.2  5.41
 202-5025-004  2.5C-2V  36  A  1.2  4.52
 202-5079-004  ST779  36  B  1.2  4.52
 202-5019-004  Flex 3.9/75  36  A  1.2  4.52

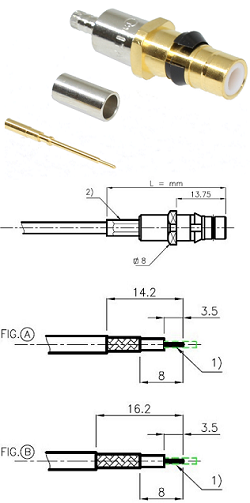

Image shown is ST212 version
