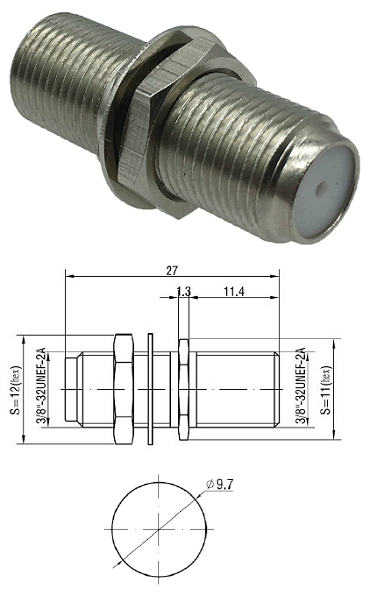

F Type Jack/Jack Bulkhead Adaptor Brass

(Code: 230-640-583)
Add to Enquiry List
F Type Jack/Jack Bulkhead Adaptor Brass

Materials & Plating

Shell/Body - Brass, Nickel Plated

Contact Pin - Brass, Gold Plated

Insulator - PTFE

Electrical Characteristics

Characteristic Impedance - 75 ohm

Frequency range - DC-1GHz

Dielectric Withstanding Voltage - 500 (RMS)

Contact Resistance - Center contact ≤ 10mΩ, Outer contact ≤ 5mΩ

Insulation Resistance -≥ 1000MΩ


Mechanical Characteristics

Mating - 3/8-32UNEF-2A

Durability - 500 cycle


Environmental Characteristic

Temperature Range: - 55°C to +155°C
